| mm | pulgadas | ||
Dimensiones del perfil de la botavara |
194 x 191 | 7 41/64’’ x 7 33/64’’ | |
| Diámetro interior de la botavara | 180 | 7 3/32’’ | |
| Diámetro de la viga enrollable | 70 | 2 3/4’’ | |
| Peso por metro | Perfil botavara | 5,34 | 3,58 |
| Viga enrollable | 2,8 | 1,88 | |
| Largura contra rígida estándar | abierta | 1400 | 4’ 7 1/8’’ |
| cerrada | 1305 | 4’ 3 3/8’’ | |

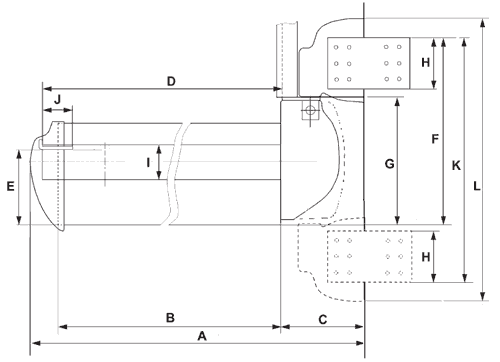

| A | 4202 ó 5202 | 13’ 9 7/16’’ ó 17’ 5 1/64’’ | |
| B | 4000 ó 5000 | 13’ 1 31/64’’ ó 16’ 4 27/32’’ | |
| C | 143 | 5 5/8’’ | |
| D | 4016 ó 5016 | 13’ 2 7/64’’ ó 16’ 5 31/64’’ | |
| E | 150 | 5 7/8’’ | |
| F | 364 | 1’ 2 21/64’’ | |
| G | 250 | 9 27/32’’ | |
| H | 100 | 3 15/16’’ | |
| I | 70 | 2 3/4’’ | |
| J | 32 | 1 17/62’’ | |
| K | - | - | |
| L | - | - | |
