| mm | pulgadas | ||
Dimensiones del perfil de la botavara |
249 x 226 | 9 51/64’’ x 8’ 57/64’’ | |
| Diámetro interior de la botavara | 220 | 8 21/32’’ | |
| Diámetro de la viga enrollable | 70 | 2 3/4’’ | |
| Peso por metro | Perfil botavara | 7,20 | 4,83 |
| Viga enrollable | 2,8 | 1,88 | |
| Largura contra rígida estándar | abierta | 1550 | 5’ 1 1/32’’ |
| cerrada | 1405 | 4’ 7 5/16’’ | |

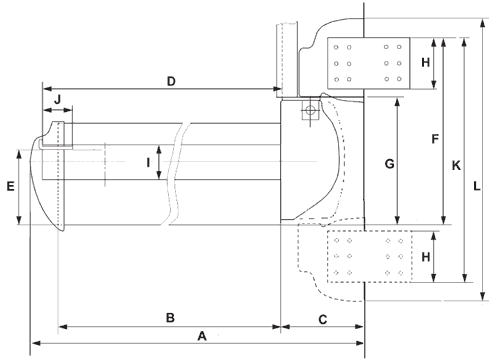

| A | 4215 ó 5215 | 13’ 9 7/16’’ ó 17’ 51/64’’ | |
| B | 4000 ó 5000 | 13’ 1 31/64’’ ó 16’ 4 27/32’’ | |
| C | 148 | 5 5/8’’ | |
| D | 4024 ó 5024 | 13’ 2 27/64’’ ó 16’ 5 51/64’’ | |
| E | 196 | 7 31/64’’ | |
| F | 386 | 1’ 4 3/8’’ | |
| G | 300 | 11 57/64’’ | |
| H | 80 | 3 5/32’’ | |
| I | 70 | 2 3/4’’ | |
| J | 40 | 2 7/16’’ | |
| K | 438 | 1’ 5 1/4’’ | |
| L | 468 | 1’ 6 1/2’’ | |
